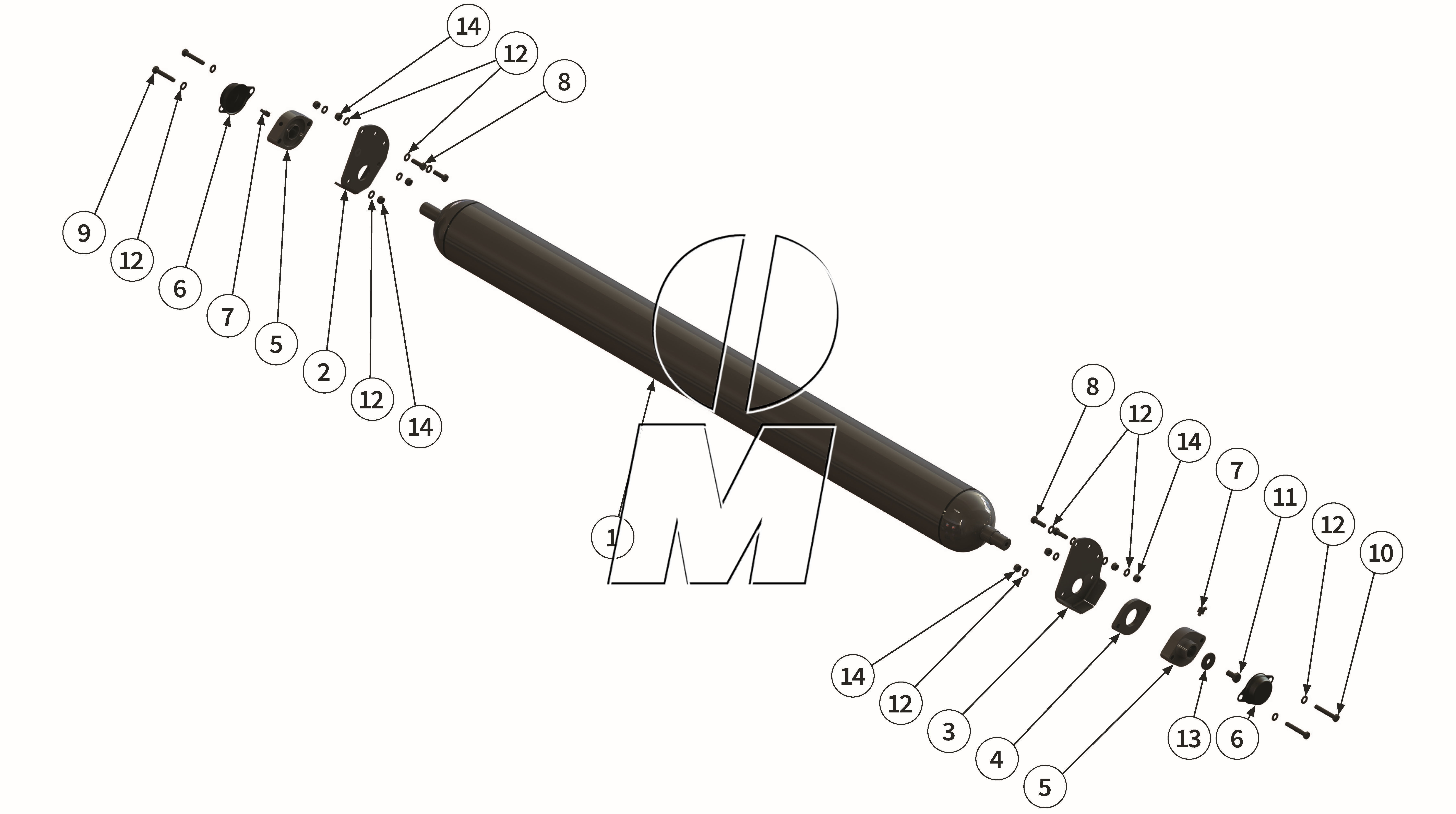

Explosionszeichnung
Zeichnung 17: Stützwalze (P_C_ET_24_WEL_FR-HY)
Zeichnung 17: Stützwalze
Modell: MU-C FR-HY 100 - 160
Ab Serie: 2024
Ausgabe: 2026-02
Bestellcode: P_C_ET_24_WEL_FR-HY
| Position | Bestellcode Artikel-Nr. |
Artikel | Arbeitsbreite | Ident.-Nr. | GPSR-Info | Anzahl | ||
|---|---|---|---|---|---|---|---|---|
| 1 |
MU0110791 00005569 |
Stützwalze | 100 | (00005569, MU0110791) | finden Sie hier | 1 | Details | |
| 1 |
MU0110792 00002141 |
Stützwalze | 120 | (00002141, MU0110792,20371) | finden Sie hier | 1 | Details | |
| 1 |
MU0110793 00002154 |
Stützwalze | 140 | (00002154, MU0110793) | finden Sie hier | 1 | Details | |
| 1 |
MU0110794 00001684 |
Stützwalze | 160 | (00001684, MU0110794) | finden Sie hier | 1 | Details | |
| 2 |
00015179 00015179 |
Blech | 100-160 | (00015179, 5886523-01, 683878) | finden Sie hier | 1 | Details | |
| 3 |
00015180 00015180 |
Blech | 100-160 | (00015180) | finden Sie hier | 1 | Details | |
| 4 |
00001674 00001674 |
Blech | 100-160 | (00001674) | finden Sie hier | 1 | Details | |
| 5 |
00001673 00001673 |
Gehäuselager | 100-160 | (00001673, MUSNR001) | finden Sie hier | 2 | Details | |
| 8 |
MU980109 00043709 |
Schraube | 100-160 | (00043709, 6031267, MU980109, MU980113) | finden Sie hier | 4 | Details | |
| 9 |
MU0099909 00043713 |
Schraube | 100-160 | (00043713, 880099909, MU0099909) | finden Sie hier | 2 | Details | |
| 10 |
MU0099940 00043714 |
Schraube | 100-160 | (00043714, MU0099940) | finden Sie hier | 2 | Details | |
| 11 |
MU0099970 00043600 |
Schraube | 100-160 | (00001345, 00043600, MU0099970) | finden Sie hier | 1 | Details | |
| 12 |
MU0099999 00043249 |
Scheibe | 100-160 | (00043249, MU0099999, MU980102) | finden Sie hier | 16 | Details | |
| 13 |
MU0099992 00043252 |
Scheibe | 100-160 | (00043252, MU0099992) | finden Sie hier | 1 | Details | |
| 14 |
MU0099961 00043191 |
Mutter | 100-160 | (00043191, MU0099961, MU7T1018, MU980101) | finden Sie hier | 8 | Details |
