Explosionszeichnung

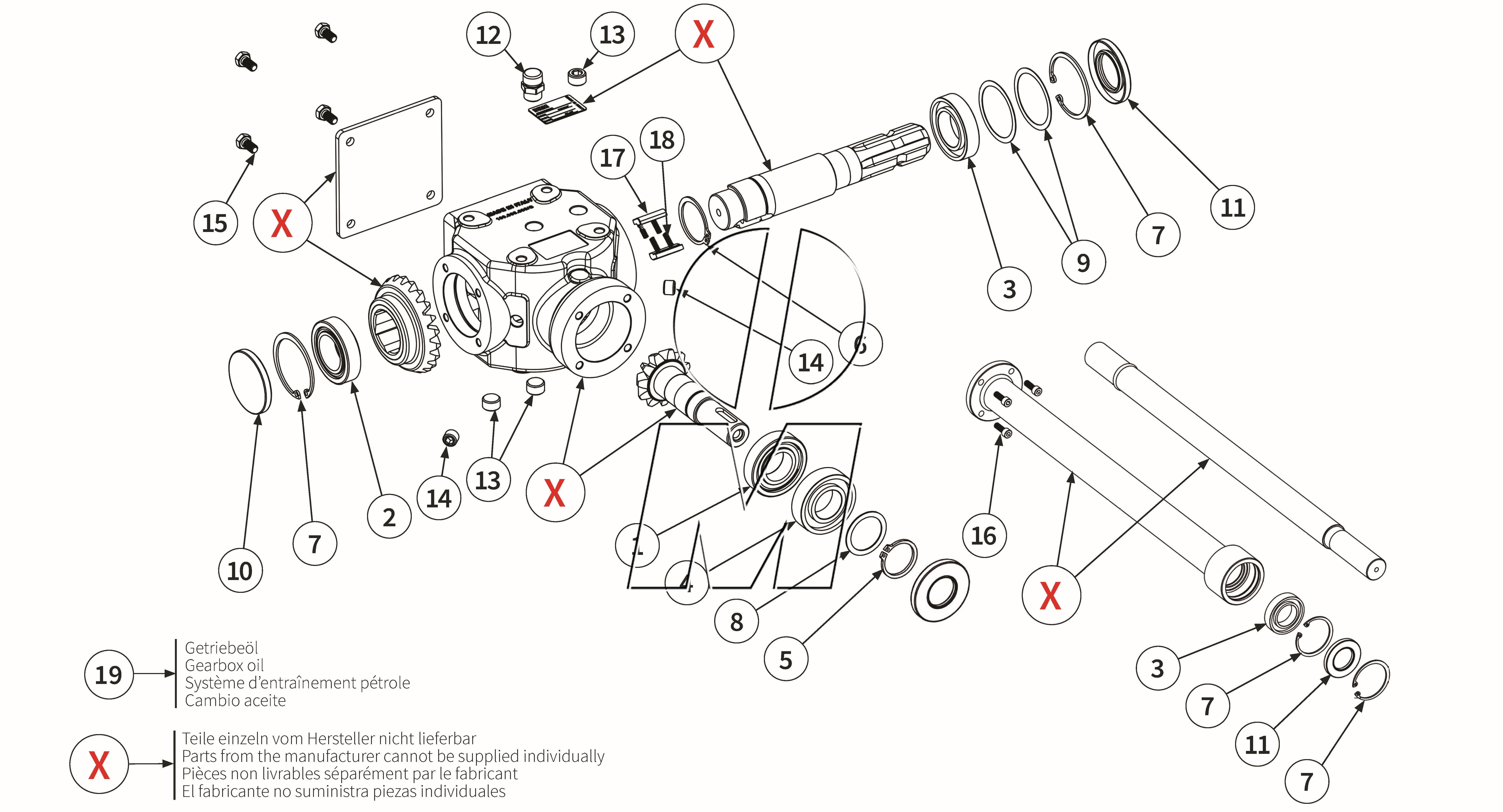

Zeichnung 10: Getriebe MA 20 rechts (P_C_ET_24_WEL_FR-HY)

Zurück

Zeichnung 10: Getriebe MA 20 rechts
Modell: MU-C FR-HY 100 - 160
Ab Serie: 2024
Ausgabe: 2026-02
Bestellcode: P_C_ET_24_WEL_FR-HY

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Hinweis	Ident.-Nr.	GPSR-Info	Anzahl
1	30206-J2/Q 40042090	Lager	100-160		(30206 J2 Q)	finden Sie hier	1	Details
2	MUR20217 40009876	Lager	100-160		(MUR20217)	finden Sie hier	1	Details
3	MUR20216 90202160	Lager	100-140		(MUR20216)	finden Sie hier	2	Details
3	MUR20216 90202160	Lager	160		(MUR20216)	finden Sie hier	1	Details
4	MU200009 90200009	Lager	100-160		(MU200009)	finden Sie hier	1	Details
5	MU280031 90280031	Sicherungsring	100-160		(MU280031)	finden Sie hier	1	Details
6	MU623013 00043738	Sicherungsring	100-160		(00043738, MU623013)	finden Sie hier	1	Details
7	MU200014 00043758	Sicherungsring	100-160		(00043758, 6030354, MU200014, MU7T1025)	finden Sie hier	3	Details
9	MUR20213 90202130	Distanzscheibe	100-160		(MUR20213)	finden Sie hier	2	Details
10	MUR20205 90202050	Verschlussdeckel	100-160		(MUR20205)	finden Sie hier	1	Details
11	MUTR4013 00043802	Wellendichtring	100-160		(00043802, MUTR4013)	finden Sie hier	2	Details
12	MU623018 00043837	Getriebeentlüftung	100-160		(00001981, 00043837, 2403005337, 2403046005, MU623018)	finden Sie hier	1	Details
13	MU623017 90623017	Ablasskontrollschraube	100-160		(MU310018, MU623017, MUR20210)	finden Sie hier	3	Details
14	MU310018 90310018	Ablasskontrollschraube	100-160		(MU310018)	finden Sie hier	2	Details
15	MU982811 00043707	Schraube	100-160		(00043707, 99000000828, MU980105, MU982811)	finden Sie hier	4	Details
16	MU980110 00043462	Schraube	100-160		(00043462, MU980110)	finden Sie hier	4	Details
17	MU623008-BRM 90623008	Sperrklinke	100-160		(MU623008, MU623008BRM)	finden Sie hier	2	Details
18	MU623021-BRM 90623021	Feder	100-160		(MU623021, MU623021BRM)	finden Sie hier	4	Details
19	MUSAE70W90VS 40008825	Getriebeöl	100-160	Bedarfsmenge	(MUSAE70W90VS)	finden Sie hier	1	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
