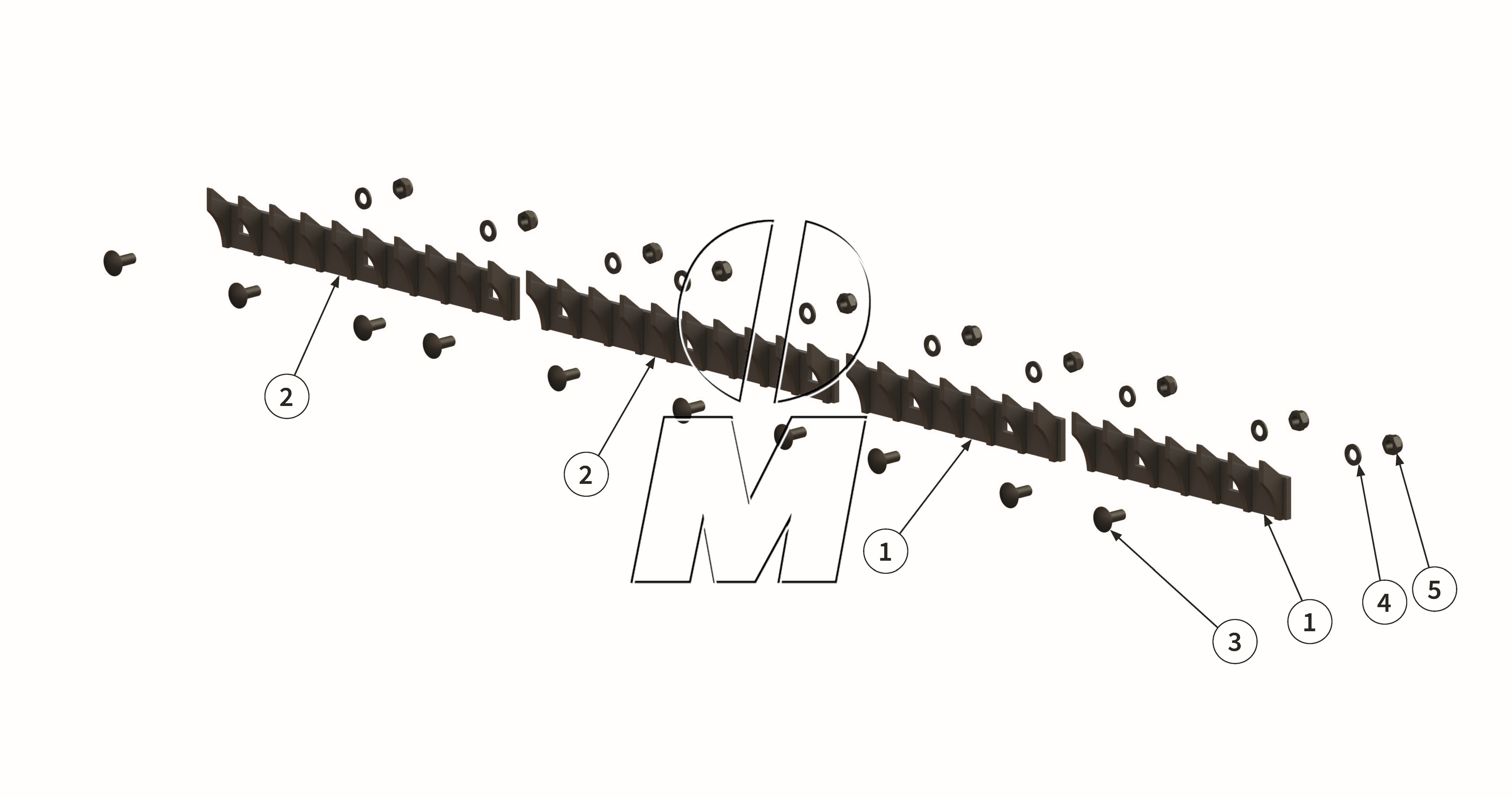

Explosionszeichnung

Zeichnung 05: Kurzhäckselleiste (P_C_ET_24_WEL_FR-HY)

Zurück

Zeichnung 05: Kurzhäckselleiste
Modell: MU-C FR-HY 100 - 160
Ab Serie: 2024
Ausgabe: 2026-02
Bestellcode: P_C_ET_24_WEL_FR-HY

Position	Bestellcode Artikel-Nr.	Artikel	Arbeitsbreite	Hinweis	Ident.-Nr.	GPSR-Info	Anzahl
1	00005472 00005472	Kurzhäckselleiste 300	100+140	Maschine mit Schäkelrotor	(00005472)	finden Sie hier	2	Details
2	00005474 00005474	Kurzhäckselleiste 400	100	Maschine mit Schäkelrotor	(00005474)	finden Sie hier	1	Details
2	00005474 00005474	Kurzhäckselleiste 400	120	Maschine mit Schäkelrotor	(00005474)	finden Sie hier	3	Details
2	00005474 00005474	Kurzhäckselleiste 400	140	Maschine mit Schäkelrotor	(00005474)	finden Sie hier	2	Details
2	00005474 00005474	Kurzhäckselleiste 400	160	Maschine mit Schäkelrotor	(00005474)	finden Sie hier	4	Details
3	00000903 00000903	Schraube	100		(00000903, MU980211)	finden Sie hier	7	Details
3	00000903 00000903	Schraube	120		(00000903, MU980211)	finden Sie hier	9	Details
3	00000903 00000903	Schraube	140		(00000903, MU980211)	finden Sie hier	10	Details
3	00000903 00000903	Schraube	160		(00000903, MU980211)	finden Sie hier	12	Details
4	MU980202 00043232	Scheibe	100		(00001223, 00043232, MU980202)	finden Sie hier	7	Details
4	MU980202 00043232	Scheibe	120		(00001223, 00043232, MU980202)	finden Sie hier	9	Details
4	MU980202 00043232	Scheibe	140		(00001223, 00043232, MU980202)	finden Sie hier	10	Details
4	MU980202 00043232	Scheibe	160		(00001223, 00043232, MU980202)	finden Sie hier	12	Details
5	MU0099960 00043177	Mutter	100		(00043177, MU0099960)	finden Sie hier	7	Details
5	MU0099960 00043177	Mutter	120		(00043177, MU0099960)	finden Sie hier	9	Details
5	MU0099960 00043177	Mutter	140		(00043177, MU0099960)	finden Sie hier	10	Details
5	MU0099960 00043177	Mutter	160		(00043177, MU0099960)	finden Sie hier	12	Details

- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
