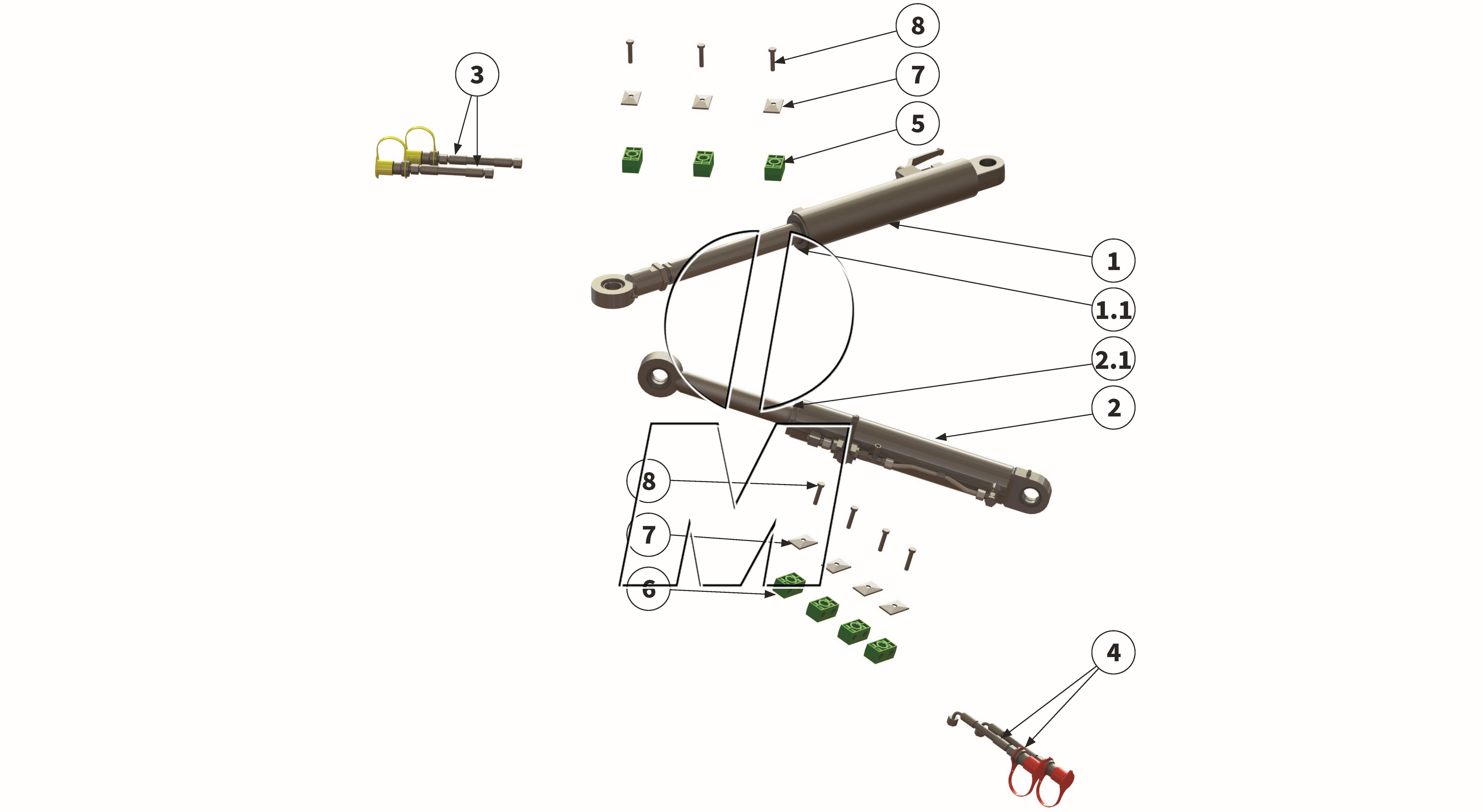

Explosionszeichnung

Zeichnung 08: Hydraulik (P_HS_ET_23_WEL)

Zeichnung 08: Hydraulik
Modell: MU-H/S VARIO 140 - 200
Ab Serie: 2023
Ausgabe: 2023-12
Bestellcode: P_HS_ET_23_WEL

Position Bestellcode
Artikel-Nr.
Artikel Arbeitsbreite Ident.-Nr. GPSR-Info Anzahl
1 MU980767
00046365
Hydraulikzylinder 140-200 (00046365,MU980767) finden Sie hier 1 Details
1-1 MUDZ0001
00049520
Dichtsatz 140-200 (00049520, 90260001, MUDZ0001,MU980782) finden Sie hier 1 Details
2 00046362
00046362
Hydraulikzylinder 140-200 (00046362) finden Sie hier 1 Details
2-1 MUDZ0001
00049520
Dichtsatz 140-200 (00049520, 90260001, MUDZ0001,MU980782) finden Sie hier 1 Details
3 00046489
00046489
Hydraulikschlauch 140-200 (00046489, MU980736) finden Sie hier 2 Details
4 MU980737
00046490
Hydraulikschlauch 140-200 (00046490) finden Sie hier 2 Details
5 MU980709
00044354
Schellenkörper 140-200 (00044354, MU980709) finden Sie hier 3 Details
6 00017532
00017532
Schellenkörper 140-200 (00017532) finden Sie hier 4 Details
7 00002475
00002475
Deckplatte 140-200 (00002475) finden Sie hier 7 Details
8 MU980128
00043587
Schraube 140-200 (00043587, MU980128) finden Sie hier 7 Details
- Artikel ist vorrätig
- Artikel beim Lieferanten bereits bestellt
- Besorgungsware, besondere Bedingungen beachten
- Artikel nicht vorrätig, i.d.R. kurzfristig lieferbar
